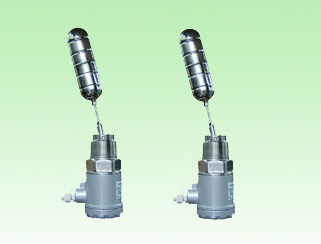

侧装牙口型浮球开关
类别:侧装浮球液位开关 - 1.侧装牙口型浮球开关
名称:侧装牙口型浮球开关

FS侧装式浮球开关是利用液体浮力原理,当浮球因浮力作用而上下运动时,接线盒内的磁簧开关(或微动开关)受到臂端磁铁影响,而作"NC"接点与"NO"接点之互换。浮球有 φ40, φ44φ50, φ75四种规格浮球,塑料材质有 PPPVDF,可用于酸碱场所,SUS 304/316L材质适用于高温或高压桶槽,侧装、上装皆可安装,接线盒防护等级为 IP-65,接续法兰有 JIS, DIN ANSI等规格;牙口有 1-1/2, 2"PT, BSP或客户指定规格,耐压最高可达 50kg/cm2,耐温最高可达350,适用比重为 0.25~0.65Kg/cm2



基本参数:

接点容量:5A/250VAC

工作温度:-30100℃(Max350℃)

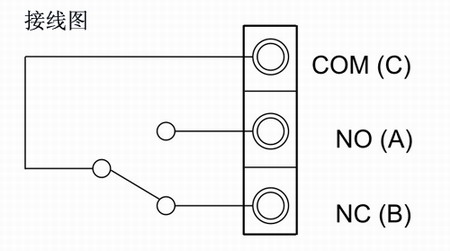

接点形式:SPDT

接液材质:SUS304 orSUS316L

适用比重:0.65

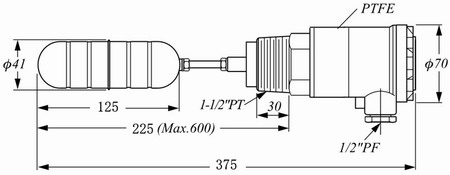

连接尺寸:可定制



  • 纹型 FS-10

  • 接点容量:5A/250VAC
  • 工作温度:-30~100℃
  • 接点形式:SPDT
  • 接液材质:SUS304
  • 适用比重:0.65
  •

  • 高温螺纹型

  •  FS-10T

  • 接点容量:5A/250VAC
  • 工作温度:-30~200℃
  • 接点形式:SPDT
  • 接液材质:SUS304
  • 适用比重:0.65
  •

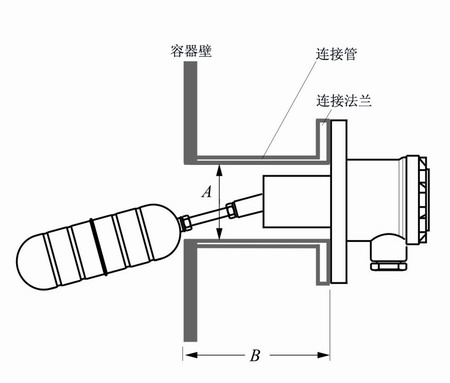

    产品安装示意图:
