射频导纳物位开关
类别:射频导纳物位开关 - 射频导纳液位开关
名称:射频导纳物位开关

基本原理:

射频导纳物位开关是电容式物位开关的换代产品,解决了物料粘附问题,相比其它同类产品具有更高的系统稳定性。即使在极端恶劣的现场条件下,也能可靠工作,而不受挂料、温度、压力、材料密度、湿度、甚至物料化学特性变化的影响。



测量原理:

 射频导纳物位仪表是一种从电容式物位测量技术发展起来的,防挂料、更可靠、更准确、适用性更广的物位控制技术,射频导纳中的导纳的含义为电学中阻抗的倒数,它由电阻性成分、电容性成分、电感性成分综合而成。而射频即发射高频无线电波,所以射频导纳物位控制技术是通过用高频无线电波测量被测介质导纳来实现物位测量。射频导纳技术与电容式技术最重要的区别在于测量量的多样化和三电极技术。射频导纳测量量的多样化在于不止是测电容量,还有电阻和电感量,是测量更加准确。三电极技术包括电子单元和传感器,在测量电极和地极之间加入屏蔽电极,将测量电极保护起来,不受挂料影响。



基本参数:

    电: 220VAC±50VAC 50/60HZ(标准)  24VDC±5VDC  (可选)

    出: DPDT继电器(双刀双掷)

输出容量: 220VAC 5A

环境温度: -40°C70°C

响应时间: < 0.5s

    时: 150s(可选)

分 辨 率: < 0.5PF

火花防护: 内置火花防护电路



产品选型



型号

温度压力

标准长度

最大长度

传感器外型

安装尺寸NPT

应用

S1

120/1.5MPa

450mm

杆式1.5m 缆式6m

直径:8mm
三极杆式/缆式

3/4''

常温常压一般应用液体、浆体、颗粒

S2

230/1.5MPa

450mm

杆式1.5m缆式6m

直径:8mm
三极杆式/缆式

3/4''
1''

中温中压一般应用液体、浆体、颗粒

S3

800/常压25/5MPa

450mm

杆式1.5m缆式5m

直径:8mm
三极杆式/缆式

1''

高温超高温应用只有分体安装形式

S4

80/常压

450mm



200mmx200mm
三极板式



堵煤强冲击只有分体安装形式

S5

230/1MPa

450mm

450mm

直径:20mm
三极杆式

1-1/2''

低料位加重型强冲击只有分体安装形式

S6

800/3MPa

450mm

1.5m

直径:14mm
两极杆式

3/4''

酸碱强腐蚀法兰安装

 型号:RL-XXX-S1-X-X
典型应用:液体、浆体、颗粒
温度压力:120℃/1.5Mpa
安装形式:3/4”NPT
传感器材质:304SS/环氧树脂

型号:RL-XXX-S2-X-X
典型应用:液体、浆体、颗粒
温度压力:230℃/1.5Mpa
安装形式:3/4”NPT(1”NPT可选)
传感器材质:304SS/PPS

 型号:RL-XXX-S3-X-X
典型应用:高温超高温应用
温度压力:800℃/常压 25℃/5 Mpa
安装形式:1 1/4”NPT
传感器材质:304SS/陶瓷

 型号:RL-XXX-S4-X-X
典型应用:槽中颗粒的堵塞检测
温度压力:80℃/常压
安装形式:分体安装
传感器材质:304SS/聚酰胺树脂

型号:SA100-XXX-S5-X-X
典型应用:物料强冲击场合
温度压力:120℃/1.5MPa
安装形式:分体安装
传感器材质:304SS/环氧树脂

 型号:SA100-XXX-S6-X-X
典型应用:腐蚀性液体
温度压力:230℃/3.5MPa
安装形式:整体安装
传感器材质:304SS/TFE

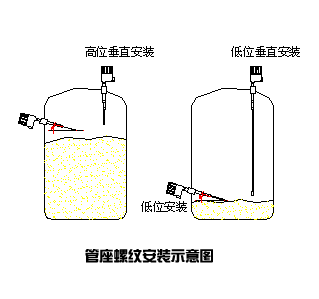

安装示意图
