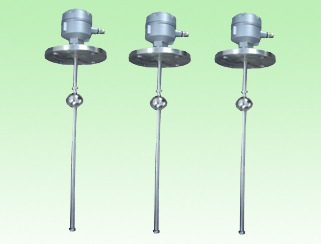

LR系列浮球连续式液位传感器，是将液位信号转变为4~20mA的连续电流信号或者电阻信号，通过电缆连接到二次显示仪表或控制室内，以便集中指示和观察。由本体、浮子、法兰盘或螺纹以及液位变送器等组成。可广泛应用于石油、化工、橡胶、医药、船舶、军事、电力、食品、水处理等行业的各种塔、罐、槽、球形容器和锅炉等设备作介质液面的位置指示和自动控制。

塑料材质PP、PVC、PVDF，可适用于强酸碱场所；

金属材质有 SUS304/316L，可适用于高温200℃，高压64kg/cm²场所。

金属浮球有ψ45、ψ52、ψ75等规格，

塑料则有ψ48、ψ55。比重从0.5 ～0.8g/cm³。

输出4 ~ 20mA或电阻三线式，供应电压为12～30VDC。

接线盒：不锈钢、铝合金、PC、PP

接续方式有牙口型PT、PF、NPT、BSP，法兰型JIS、DIN、ANSI等规格。

出线或接线盒防护等级为IP-65及Ex防爆规格。

特殊规格亦可配合客户需求订制。



工作原理

LR浮球连续式液位计是利用浮球内磁铁随液位变化，来改变连杆内的电阻与磁簧开关所组成的分压电路，磁簧开关的间隙愈小，精度愈高。分压信号可经过转换器变成4～20mA信号或电阻信号，传送至仪表或其它二次显示设备，实现远程监控。连杆的最大长度为4m，产品最大耐压为6.4Mpa,可替代差压式液位变送器。



产品优点

1、测量范围可根据用户的实际要求制作。

2、指示机构与被测介质完全隔离，因而密封性好，使用安全。

3、结构简单、安装方便，维护费用低。

4、可以订制耐腐蚀型。



主要技术参数

1、量程范围（mm）：300～6000

2、介质密度（g/cm3）：0.5～2

3、工作温度（℃）：-40～100；-20～200；高温订制；

4、压力等级（Mpa）：≤10

5、工作电源：12～30VDC

6、如有特殊要求可在订货时说明

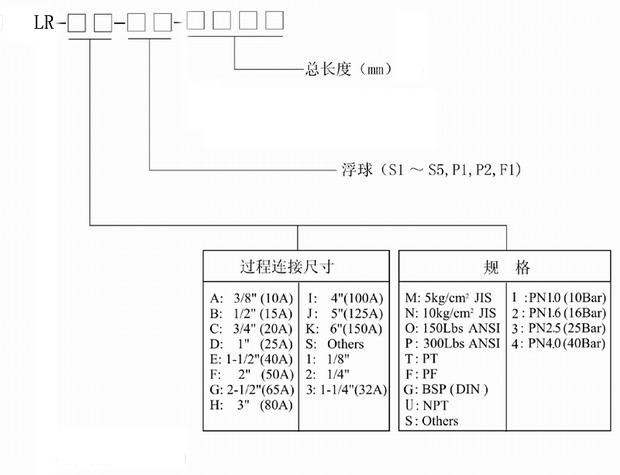

选型说明
