类别：阻旋式料位开关 - 2.法兰轴保护型阻旋料位开关

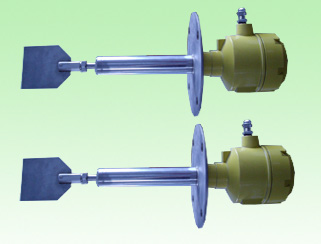

名称：法兰轴保护型阻旋料位开关
RM阻旋式料位开关是利用微型马达做驱动装置，传动轴与离合器相连接，当未接触物料时，马达正常运转，当叶片接触物料时，马达停止转动，检测装置输出一接点信号，同时切断电源停止转动。当物料下降时叶片所受阻力消失，检测装置依靠扭力弹簧恢复到原始状态。针对不同比重物料扭力大小可以调节。
产品特点：
→ 进口马达性能可靠，可长时间连续运转；
→ 独特油封设计可以防粉尘沿轴渗入,
→ 扭力稳定可靠,且扭力大小可以调节；
→ 叶片承受过重负荷时，马达回转机构会自动打滑，保护不受损坏；
→ 接续规格、叶片、长度皆可接受定制。
电气参数
| RM-11电气参数 |

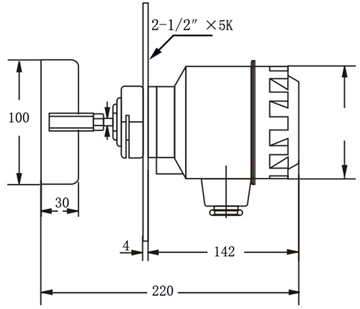

RM-11尺寸图(法兰型) |
|
电源：（A）110VAC （B）220VAC （C） 12VAC (D) 24VDC
接点容量：5A/250VAC SPDT 功率：5W
耐电压： 1500VAC×1min
叶片转速：1rpm
防护等级：IP65
入线口规格：1/2″PF
适用最小比重：0.3g/ cm3
温度：-20～80℃
适合水平安装
法兰接续：2-1/2″×5 Kg/cm2
|
 |
| RM-20电气参数 |

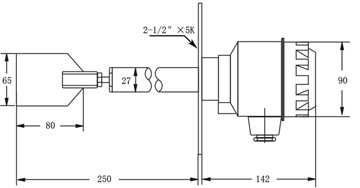

RM-20尺寸图(法兰轴保护型) |
|
电源：（A）110VAC （B）220VAC （C） 12VAC (D) 24VDC
接点容量：5A/250VAC SPDT 功率：5W
耐电压： 1500VAC×1min
叶片转速：1rpm
防护等级：IP65
入线口规格：1/2″PF
适用最小比重：0.3g/ cm3
温度：-20～80℃
适合水平安装或垂直安装
法兰接续：2-1/2″×5 Kg/cm2
(法兰大小可定制) |
 |
| RM-40电气参数 |

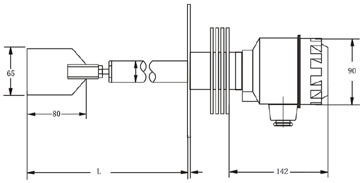

RM-40尺寸图(法兰高温轴保护型) |
|
电源：（A）110VAC （B）220VAC （C） 12VAC (D) 24VDC
接点容量：5A/250VAC SPDT 功率：5W
耐电压： 1500VAC×1min
叶片转速：1rpm
防护等级：IP65
入线口规格：1/2″PF
适用最小比重：0.3g/ cm3
温度：-20～350℃
适合水平安装或垂直安装
法兰接续：2-1/2″×5 Kg/cm2
(法兰大小可定制)
|
 |
扭力调节
根据所检测物料的密度不同，需调整扭力弹簧的拉力，比重大时扭力弹簧拉力调至最强，反之则调至弱。※请勿随意更换扭力弹簧，以免造成误动作
安装注意事项
1. 安装前请确认电源电压是否与标识上面的电压一致。
2. 阻旋料位开关应避免安装在进料口，当无法避免时可加装防护挡板，以保护叶片不受物料冲击。如图所示。
3. 水平安装时，接线盒入线口应垂直朝下，电缆固定螺母必须锁紧，如有条件可加防雨罩等。
4. 安装前确认水平安装还是垂直安装。
5. 水平安装时叶片与水平向下呈10～20°的夹角安装，以减少物料的冲击。
|
