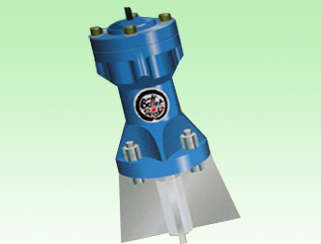

气动敲击锤
类别:气动清料助流设备 - 1.气动敲击锤
名称:气动敲击锤

在气动敲击锤没有通入压缩空气(3Kg/cm 以上)的状态下,磁性活塞借助强磁力贴紧固定在基板上。三通电磁阀通电时,压缩空气流入气动敲击锤本体,本体内的压力增高,当大于磁力时,磁性活塞高速脱离基板,由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气动敲击锤本体内的压缩空气通过三通电磁阀排出,于是借助返回弹簧将磁性活塞缓慢上升再靠近基板,通过磁力密接在基板上回复到初始状态。


产品特点:


可有效解决粉体物料粘壁、挂料、堵塞、架桥等情况。冲击力大,噪音小,多种型号可供选择。冲击力和动作时间可控制,安装方便。可在防爆、多粉尘、潮湿等环境中使用。





原理图:












选型

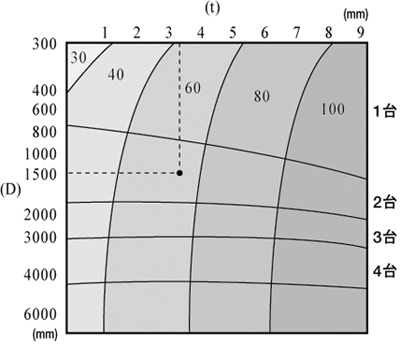

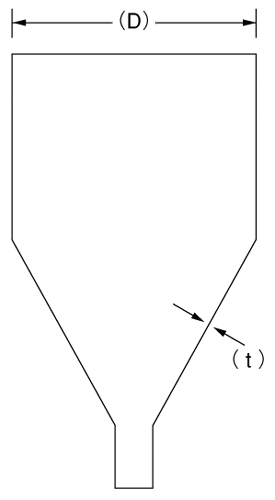

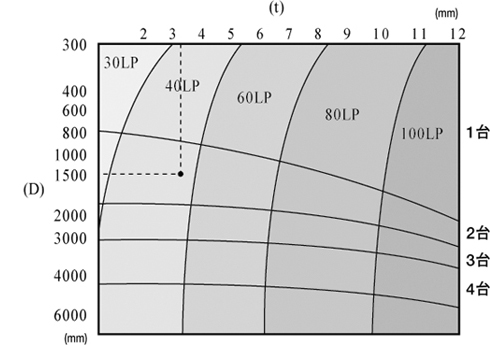

气动敲击锤的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的 板厚(t),由图来选定气动敲击锤的型号和台数.例如设料斗直径(D)是1500mm,板厚(t)是3mm, 由图可知选择60型,台数为2台.并且有时因料斗的形状(角锥,圆锥)及其中的粉体的物性, 状态等不同,略有差异
