磁翻板液位计概述

BW系列侧装式磁翻板液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG/T21584－95研制生产的产品。可用于各种塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板（管）液位计指示不清晰、易破碎的不足，不受高、低温度剧变的影响，不需多组液位仪的组合。全过程测量无盲区，显示醒目，读数直观，且测量范围大。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。

液位计有两种安装方式，一种是侧装式，另一种是顶装式，顶装式液位计根据所测量液体比重和测量高度设计出相对应的接液浮球，上端本体管内磁铁靠接液浮球支撑并随接液浮球上下移动，同步显示容器内液位高度，顶装式适用于卧式储罐，不宜侧面开孔的容器等。

该系列产品广泛适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程的液位测量与控制。

功能与适用范围

BW型磁翻板液位计用于工业过程中各种承压（或敞口）贮液设备（塔，缸，槽，球型容器和锅炉等）的液体介质的液位检测。能就地显示液体的工作情况和液位高度，配上液位变送器，可将液位、界位信号转换成二线制4～20mA DC标准信号，实现远距离指示、检测、记录与控制。配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁达到自动控制和测量液位的目的。磁翻板液位计的最显著特点是液体介质与显示器完全隔离，所以在任何情况下都非常安全、可靠、耐用.

液位计是具有可靠的安全性的检测仪表，由于具有磁性耦合的隔离密闭结构，尤其适用于易燃易爆和腐蚀性有毒液体的液位检测，从而使原复杂环境液位检测手段变的简单和可靠。

液位计具有就地显示的直读式特性，不需要多组液位计组合，有着单体进行全量程测量，设备开孔少，显示清晰，标志醒目，读数直观等优点。当液位计直接配置显示仪表时可省去该系统信号检测的中间变送，从而提供其传输精度。

工作原理

液位计采用连通器的原理，使容器内液体等高引入到液位计本体管内，在本体管内的浮球组件和液面等高，根据浮力原理和磁性耦合原理，在本体管外附靠着能反映磁现象的翻板作为液面位置的显示，从而使本体管外的翻板作180度的翻转，当液位上升时翻板由白色转为红色，当液面下降时翻板由红色转为白色，指示器的红白分界处为容器内液体的实际高度，从而实现液面检测的目的。如图所示：

产品特点：

1. 适用于容器内液体介质的液位测量，除就地显示外，还能配  液位开关控制液位和远传变送模拟量输出等功能。

2. 显示直观醒目，显示方向可根据用户要求改变显示方向

3. 测量范围大，不受容器高度限制。

4. 指示器组件与被测介质完全隔离，故密封性可靠安全。

5. 结构简单，安装方便，维修简易。

本体部分技术参数：
测量范围：150～8000mm，对中心距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造
精确度：±10mm
工作压力：2.5MPa
工作温度：-30～400℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S  对于粘度大的介质或温度低时易结晶的介质，可选用加热夹套型液位计。
过程连接：

旁路侧面安装法兰：DN25，PN1.0或PN1.6、PN2.5。顶装式法兰尺寸根据测量量程选择。
法兰标准：HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管材质：1Cr18Ni9Ti；304；316L；PP；PVDF
浮球材质：SUS304，316L，PP，PVDF

液位变送器参数

接线盒：铝合金IP65
杆径材质：SUS304/316L
杆径尺寸：（φ13，φ17）
解析度：±7mm
输出：4～20mA 两线制
工作温度：-30～200℃
电源：24VDC
最大长度：4m

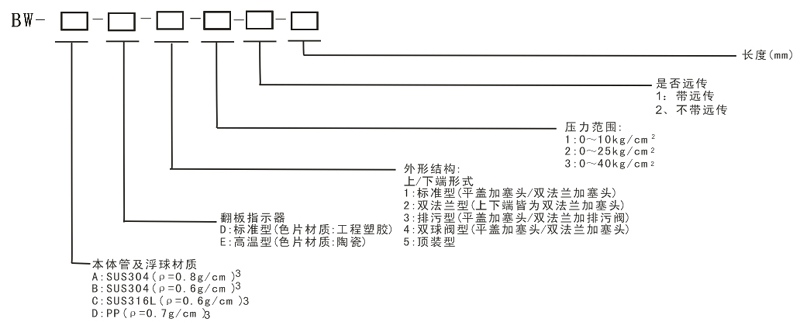

产品选型
